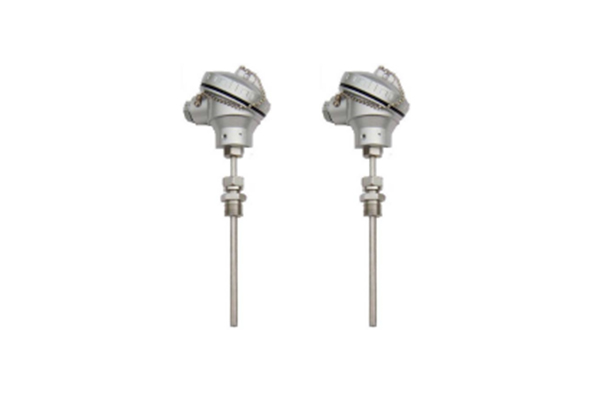

热电阻

热电阻通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200~500℃范围内液体、蒸汽和气体介质以及固体表面温度。
产品详情

1、应用

热电阻通常和显示仪表、记录仪表等配套使用。直接测量生产过程中的-200~500范围内液体、蒸汽和气体介质以及固体表面温度。


2、特点

●压簧式感温元件,抗振性能好;
●测量精确度高;
●机械强度高,耐压性能好;
●进口薄膜电阻元件,性能可靠稳定;


3、工作原理

热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。


4主要技术参数

○产品执行标准
   IEC751,   JB/T8622-1997,
   JB/T8623-1997

○常温绝缘电阻
    热电阻在环境温度为15~35,相对湿度不大于80%,试验电压为10~100V(直流)电极与外套管之间的绝缘电阻≥100MΩ。
○测温范围及允差

型号

分度号

测温范围

精度等级

允许偏差

GD-WZP

Pt100

-200~+500

A级

±(0.15+0.002|t|)

GD-WZC

Cu50


B级

±(0.30+0.005|t|)


Cu100

-50~+100

-

±(0.30+0.006|t|)

t为感温元件实测温度绝对值。



5GD-W热电阻-选型

GD-W

GD-W 热电阻


Z

热电阻



P

PT100

适配热电阻

感温元件材料

C

Cu50

适配热电阻


P

PT100

分度号

C

Cu50


0

无固定装置

连接方式

1

固定螺纹M27*2

2

固定锥型螺纹

3

固定法兰

4

活动法兰

5

活动螺纹管接头


A

带防雨盒变送

防雨盒类型

N


I

本安型

安全类型

D

隔爆型






-

无附加

附加选项


A

防腐型


B

铠装型


C

炉温专用


D

带热安装套管


E

热套装型

GD-W-








选型代码
