CGD智能电磁流量计

CGD电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、浆、纸浆以及食品方面的液体等
产品详情

1、概述

CGD电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、浆、纸浆以及食品方面的液体等,多种电极和多种衬里大大的方便了你的选择,宽阔的30:l流量范围,智能化的多种结构,被广泛地应用电力、钢铁、化工、制药、环保、稀土等多种行业。


2、工作原理

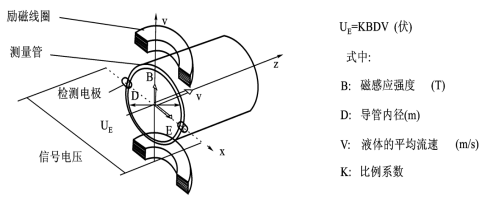

电磁流量计所依据的基本理论是法拉第电磁感应定律,当导体切割磁力线运动时,导体内将产生感应电动势。根据该原理,可测量管内流动的导电流体的体积,如图l所示,导电流体流动的方向与电磁场的方向垂直,在导管垂直方向施加一个交变的磁场,并在有绝缘衬里的导管内壁两侧安装一对电极,两电极的连线既与导管轴线垂直,又与磁场方向垂直,当导电液体流经导管时,切割磁力线两个电极上就产生感应动势UE。


1

传感器导管内径D是固定的,通过励磁线圈的励磁电流是恒定值时,磁感应强度B也是恒定值,因此,平均流速V或流量QV(QV=лD2/4·V)与感应电动势UE的大小成正比例关系。



3、技术参数

测量口径:l0mm~2000mm

流速范围:0.3~l0m/s

导电率:≥5/μs/cm

测量精度:土0.5%,土0.2%(量程指定段)

机械振动频率:≤55Hz

防护等级:IP65、IP67、IP68

防爆等级:ExdIIACT6

工作电源:220VAC土15%,24VDC土5%,

   耗:<10VA

输出信号:4~20mA、RS485

现场显示断电保存时间:10年


4、衬里的选择

衬里材料

主要性能

适用范围

聚四氟乙烯

PTFE

1.它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂

2.耐磨性和粘接性能差

1.-40℃~+180

2.浓酸、碱等强腐蚀性介质

3.卫生类介质

氯丁橡胶

Neoprene

1.有极好的弹性,高度的扯断力,耐磨性能好

2.耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化性介质的腐蚀

1.80

2.测一般水、污水、泥浆、矿浆

聚氨酯橡胶

Polyurethane

1.有极好的耐磨性能(相当于天然橡胶的十倍)

2.耐酸、碱性能较差

1.45

2.中性强磨损的矿浆、煤浆、泥浆


5、防护等级的选择

IP65

IP67

IP68

防喷水

短时间防浸水

长期浸在水中


6、外形尺寸

智能仪表和物联网产品综合说明书-2019修订5.9(1)83139.png      智能仪表和物联网产品综合说明书-2019修订5.9(1)83146.png



7、产品选型表:

(一) 型号及编码

    CGD DN   PN    BN   CN   EN   FN   GN  HN  IN  KN

|      |     |      |      |     |     |     |    |     |     |      |

电磁  组成  公称   介质  精度  管道 结构 衬里 输出 电源  防爆  电极

     通径  压力   温度  等级  连接 形式 材料 信号 形式  等级  材料

(二) 各编码含义(见表一)

表一

名称

含义(内容)

代号

应用范围

组成

传感器

G


转换器

Z

全套

Q

公称通径

DN(mm)

10

D10

流量

范围

m3/h

推荐用户选用范围

0.125-2.5

仪表最大测量范围

0.028-2.83

低压



高压

15

D15

0.3-6

0.064-6.37

25

D25

0.8-16

0.177-17.7

32

D32

1.4-28

0.29-29

40

D40

2-40

2.5-50

50

D50

2.5-50

3.5-70

80

D80

5-100

9-180

低压

DN小于

100mm

可接高压

100

D100

10-200

14-280

150

D150

25-500

30-600

200

D200

45-900

11.3-1130

250

D250

70-1400

17.7-1770

300

D300

100-2000

25.5-2550

350

D350

83-2776

34.7-3470

400

D400

200-4000

45.3-4530

500

D500

300-6000

70.8-7080

600

D600

245-8152

101.9-10190

700

D700

333-11096

138.7-13870

800

D800

435-14488

181.1-18110

1000

D1000

679-22640

283-28300

…..

…..

978-32600

407.5-40750

介质温度

高温型

A1

0~120℃

一般型

A2

0~70℃

超高温型

A3

0~180℃

精度

0.2级

B1


0.5级

B2


1.0级

B3


公称压力

0.6

P1

低压

1.0

P2

1.6

P3

6.3

P4

16

P5

高压

25

P6

35

P7

40

P8

管道连接

方式

游壬式

C1

DN≤40mm高、低压和DN=50mm低压

法兰夹装式

C2

50≤DN≤80mm   高压

法兰式

C3

DN≥50mm   低压

卡箍式

C4

DN≥80mm   低压

结构形式

一体型

E1


分离型

E2


输出

4-20mADC

G1


2kHz

G2


RS-485接口

G3


都有

G4


电源

24VDC

H1


220VAC

H2


防爆等级

普通型

I


防爆型

II


衬里

聚氨酯

F1

≤80℃  中性强磨损矿浆、泥浆、煤浆

耐腐橡胶

F2

≤60℃  一般酸、盐、碱溶液、耐磨良好

聚四氟乙烯

F3

≤180℃  浓酸、碱、强腐蚀介质

F46

F4

≤120℃  污水、海水、酸、盐、碱溶液





电极材料

316不锈钢

K1

硝酸、室温下<5%硫酸,沸腾的磷酸、蚁酸、碱溶液,在一定压力下的亚硫酸海水,醋酸等介质有强的耐腐蚀性应用于石化、尿素维尼伦等工业场合

哈氏合金HB

K2

对沸点以下一切酸有良好耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化性盐溶液的腐蚀

哈氏合金HC

K3

能耐硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类,或高于常温的次氯酸溶液海水的腐蚀

Ti

K4

能耐海水、各种氯化物和次氯酸盐、氧化性酸、有机酸、碱等的腐蚀,不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。但如酸中含有氧化剂(如硝酸,F+++Cu++)时则腐蚀大为降低。

Ta

K4

具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质。

(包括沸点的盐酸、硝酸和175℃以下的硫酸)的腐蚀。

在氢氧化纳等碱中不耐蚀

铂铱

K5

几乎耐所有腐蚀性液体、但价格昂贵

特殊材料

K6

特殊要求
