GDQB靶式流量计

GDQB型靶式流量计是在具有与容积式流量计相媲美的测量精确度,加之其特有的抗干扰,抗杂质性能,轻便又可靠的优点,
产品详情

1、概述

GDQB型靶式流量计是在传统靶式流量计测量原理基础上,充分利用其优秀的特点,结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计,他既具有传统靶式、孔板、涡街等流量计无可懂部件的特点,同时又具有与容积式流量计相媲美的测量精确度,加之其特有的抗干扰,抗杂质性能,轻便又可靠的优点,广泛用于石油、化工、能源、食品、环保、水利、钢铁等领域。从其使用的效果上看,GDQB型流量计具有极为广阔的适用性,既:

适用管径广:从6~2000mm至更大。

适用于高低温介质:-196~+600℃

适用于高压工况:0~70MPa


2、产品特点

适用于常温、高温、低温工况下的液体、气体、蒸汽、粘稠介质及各种流体介质的流量。

灵敏度极高,能测量超小流量,其可测量最低流苏为0.08m/s

计量精确,可达总综测量0.2%

测量范围宽,最大测量范围可达1:30

重复性好,一般为0.1~0.08%

可采用干式标定,即砝码挂重法

安装简单方便,极易安装维护


3、结构及工作原理

1)结构

智能仪表和物联网产品综合说明书-2019修订5.9(1)103615.pngGDQB靶式流量计主要由:测量管(壳体),受力元件(靶板),感应原件(力传感器、压力传感器、温度传感器),过度部件,计算显示和输出部分组成;如下图示

1.受力元件

2.感应元件

3.测量管

4.过度部件

5.积算、显示、输出部件

                                                                1

GDQB靶式流量计如图1所示,在仪表表体中心同轴位置与传感器刚性连接的受力元件(靶板),当被测介质 以一定的速度(m/s)流动时,其自身会产生相应的动量,该动量直接作用于受力元件(靶板)上,由于受力元件与传感器的刚性连接,传感器也就直接受到流体动量而产生的作用力F,他的流速V,介质密度ρ和靶板受力面积A之间关系式如下:


式中F—靶板上受的力(N)

CD—阻力系数(根据流体密度KG/m³)

V—流体速度(m/s)

A—靶板受力面积(㎡)

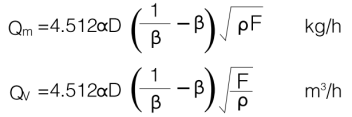

经过推导与换算,得流量计算如下:


式中Qm,Qv分别为质量流量(kg/h)和体积流量(m³/h)

α—流量系数

D—测量管内径(mm)

β—直径比(β=d/D)

d—靶板直径(mm)

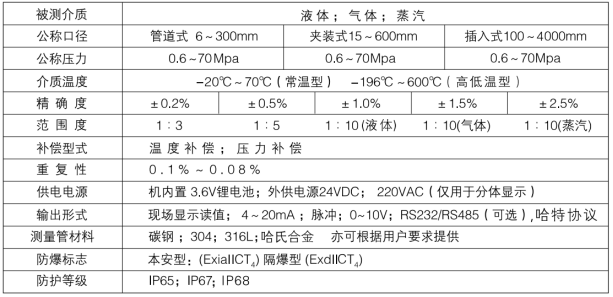

4、技术参数




5、GDQB靶式流量计--选型表

GDQB-

GDQB靶式流量计


A

法兰管道式

连接方式

B

夹装式

C

插入式

D

在线可拆装式

E

卡箍式

F

管螺纹式


Y

液体

介质类型

Q

气体

Z

蒸汽


16

316L不锈钢

靶板材质

HC

哈氏合金


A

 常温型-30+70℃

过程温度

B

高低温型-196+600℃


A

4-20mA(24VDC二线制)

信号类型

B

4-20mA(220VAC四线制)

S

脉冲信号

V

电压信号

H

HART协议(可选功能,代码可叠加)

R

RS485协议(可选功能,代码可叠加)

2

二次仪表显示;可选功能,叠加代码


P

标准型

安全类型

I

本安型

D

隔爆型


X

补偿方式

T

带稳压补偿

Z

带压补偿


-XXXX mm)

管道公称通径

GDQB-








订货代码
