GD隔膜压力表

GD隔膜压力仪表的使用范围,能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力.
产品详情

1 概述

为了扩大各种通用型压力仪表的使用范围能适用于测量强腐蚀高温高粘度易结晶易凝固和有固体浮游 物介质的压力以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物持积聚的场合的压力检测 必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表隔膜表主要用于石油化工制药食品、 轻纺等工业部门生产过程中的压力检测。


2 结构原理

隔膜力表各种通用型力仪表和不结构的隔膜离器组成一封闭系统,充密封液。被测介质的压 力作用于隔膜时则隔膜产生变形压缩封闭系统中的密封液由于密封液的固有性质使压力仪表中的弹性元 件产生相应的弹性变形一位移经指示装置显示压力值当隔膜的刚度足够小时则压力仪表指示的压力就近于 被测介质的压力值。

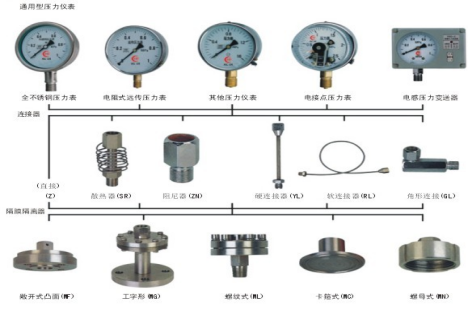

3、系构成示意图



4、主术指标

精确度:±1.6%±2.5%

隔膜材料:OCr18Ni12MO2(316),哈氏合金 C(H276c) 蒙乃尔合金(Cu30Ni70) 钽合金(Ta),氟(F4) 隔离器材:耐酸不锈钢,含钼不锈钢,氟塑料。 密封垫圈料:丁晴橡胶,氟塑料。 密封液:油、植物油

执行标准:JB/T8624-97

 隔膜表的度特性

由于膜表系统内填充密封液作为力传递和介,致使隔膜的温度影响密封液体膨系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于 0.1%/ 所以隔膜表的温度影响一般是由通用压力仪表温度影响与隔膜隔离器受压部温度影响量两者之和。

隔膜表的位差

尤其是对于带软连接管的隔膜表由于隔受压部与通用型压力表安装位置不在同一水平面上生液位差和影响量P。在精确测量时更就注意。

隔膜表的腐蚀性

隔膜表和耐腐蚀性可通过合适和选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。 隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔匐金(Cu30Ni70);哈氏全金(H276C);钽(Ta)氟塑料(F4) 法兰材料不锈  0Cr17Ni12Mo2316;不锈钢内衬氟塑料(316+F4 密封垫圈料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

隔膜液的

密封液

受压部温度范围

比重 g/cm³

体膨胀系数 1/

用途

高粘度硅油

-10200

1.07

0.95×10-³

高温用

低粘度硅油

-30100

0.94

1.08×10-³

一般用

甘油水溶液

-5100

1.27

0.61×10-³

食品用

植物油

-5100

0.93

1.03×10-³

食品用

氟油

-30150

1.93

0.75×10-³

氢、氧


5、型记示例

标记 1GD-Y-100B/SR/MFA/316/4PMa/50- 4.0HGJ46

通用仪表为 GD-Y-100B 锈钢压力表连接形式为 S散热式采用敞开式凸面法兰 MF隔离(法兰材料为碳钢,膜片材料为 316 不锈钢,测量范围 04.0MPa。法兰标准 50-4.0HGJ46

标记 2GD-YSG-2/Z/MGB//1MPa/20-4.0HGJ47

仪表 GD-YSG-2  电感压力变送,连接形式直接,采用字型法 MG,隔离器(兰)材料为1Cr18Ni9,膜片材料为哈氏全金,测量范围 01MPa,法兰标准为 20-4.0HGJ47


6、隔置法兰尺寸

6.1  敞开式凸法兰 单位:mm

代号

量程上限值PMPa

推荐法兰标准代号

法兰连接

D

K

d

f

L

C

B

MF1

4

JIS-10/20K 50A

155

120

100

3

19

18

50

4

50-1.0/4.0HGJ46

160

125

100

3

19

18

50

4

ANSI-2B 150Ib

152

121

92.1

3

19

18

2"

4

ANSI-2B 300/100Ib

165

127

92.1

3

19

18

2"

610

25-10.0HGJ47

125

89

50.8

7

20

20

25

610

25-10.0HGJ47

165

127

92.1

3.5

20

26

50

1625

20-25.0HGJ53

130

89

43

7

22

20

25

MF

4

25-4.0DIN

115

85

65

3

M12

26

25
