GDURS磁浮子液位计

GDURS型磁浮子液位计(界面仪),几乎适用于所有液体介质,腐蚀性、蒸汽、油液混合等,最高可耐压32MPa,耐高温450℃
产品详情

1、概述

GDURS型磁浮子液位计(界面仪),是采用日本进口的磁性材料研制而成的磁浮子液位计;其具有以下特点:

就地显示,直观醒目

应用广泛:几乎适用于所有液体介质,腐蚀性、蒸汽、油液混合等

适应性强:最高可耐压32MPa,耐高温450℃

可进行界面测量,要求两种介质密度差100Kg/m3

远传信号: 4~20mA、RS485、HART、继电器

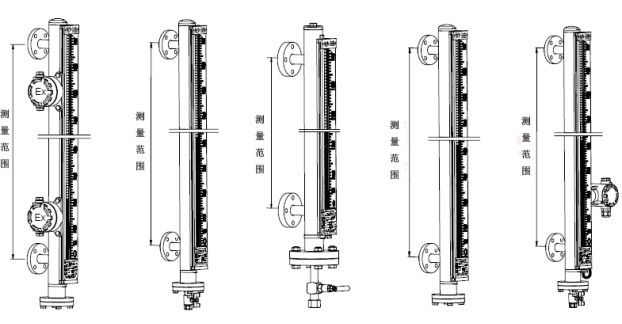

安装形式:侧侧安装、顶侧安装、侧底安装、顶底安装、顶装;

测量范围:超过6m时,采用法兰对接延伸,最长15m







2、要技术参数

测量范围: 15m;(≥6m时采用法兰对接延伸)

   度: 10mm

辨 率: 10 mm

介质温度: -40450℃

介质粘度: 1.5St

介质密度:≥400Kg/m3

   位: ρ1-ρ2=100 Kg/m3

环境温度: -4080

工作压力: 1.6、2.5、4.0、6.4、1032MPa

连接法兰: DN15DN20、 DN25DN50等

接液材质:304ss316L、PTFE等


3、测量管规格及应用范围

主体规

(mm)

接液材质

最大工作压力

(MPa)

最高工作温度

(℃)

使用范围

φ70×2

1Crl8Ni9Ti

20

400

液化气、轻质油、粘稠性介质

φ70×4

1Crl8Ni9Ti

10

200

高压容器

φ60×2

1Crl8Ni9Ti

6.3

200

一般性介质

φ60×3

PVC

0.6

80

含腐蚀性介质

φ60×3

PP

0.6

100

酸、碱类

φ60×3

PVDF

0.6

150

酸、碱类



浮子规格及应用范围

主体规

(mm)

   质

最大工作压力

(MPa)

最高工作温度

(℃)

使用范围

φ46×0.7

1Crl8Ni9Ti

6.3

200

粘稠性介质

φ48×0.8

1Crl8Ni9Ti

6.3

200

一般性介质

φ55×0.7

1Crl8Ni9Ti

6.3

200

液化气、轻质油

φ55×3

Ti

10

200

高压容器

φ44×2

PVC

0.6

80

含腐蚀性介质

φ44×2

PP

0.6

100

酸、碱类

φ44×2

PVDF

0.6

150

酸、碱类

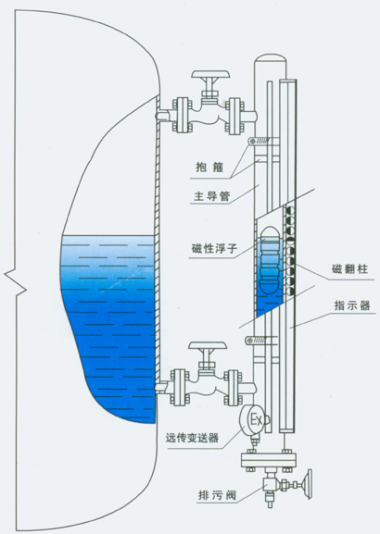

4、仪表安装

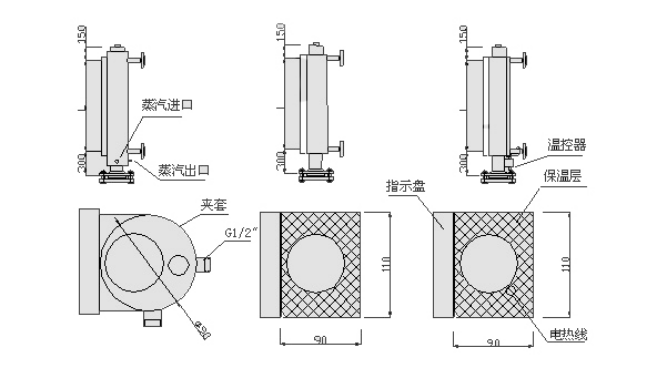

仪表辅助项安装尺寸


                   E:蒸汽伴热    F:保温层     D:电伴热

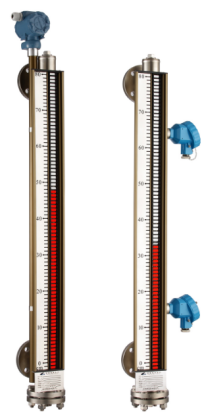

5GDURS远传附件

GDURS可带三种远传系统:

远传变送:  DC 420mA两线制、HART协议;高精度、高稳定性

磁阻式  :  DC 420mA两线制;经济型

磁性开关:  继电器



6、磁浮子液位计/界面仪-选型表

GDURS

规格编码

内容


代码


操作温度

-A


-40~100℃

-B


-40~200℃

-C


125~450℃


代码


材质

4


304不锈钢

6


316不锈钢

P


PVC

V


PP

4P


304衬PTFE


代码


测量功能

Y


液位

G


界面


代码


显示形式

A


就地显示(无远传)

B


420mA磁致伸缩远传

C


420mA磁阻式远传

K1

代码可叠加

上限或下限;1个报警


K2

代码可叠加

上限和下限;2个报警


代码


压力等级

-16


PN1.6MPa

-25


PN2.5MPa

-40


PN4.0MPa

-63


PN6.3MPa

-100


PN16MPa


代码


安装方式及法兰规格

A××


侧侧式,DN ×× 公称直径

B××


顶装式,DN ×× 公称直径

C××


顶侧式,DN ×× 公称直径

D××


侧底式,DN ×× 公称直径


代码


辅助项(代码可叠加)


-X


标准型


-D


隔爆型ExdBT4


-DB


带电伴热 (代码可叠加)


-ZB


带蒸汽伴热(代码可叠加)


-JT


带保温夹套(代码可叠加)


代码


-XXXX

测量范围,单位mm

GDURS
