GDSONL外贴式超声波液位开关

GDSONL外置式超声波液位控制器主要用于监测储罐液面,实现上下限报警或监测管道中是否有液体存在(干态保护),储罐材质可以是各类金属、金属或不发泡塑料,壁厚可达50mm。
产品详情

1、产品概述

外置式超声波液位控制器(也称液位开关)是由北京向导科技有限公司独立开发的一种新型液位测量报警装置。主要用于监测储罐液面,实现上下限报警或监测管道中是否有液体存在(干态保护),储罐材质可以是各类金属、金属或不发泡塑料,壁厚可达50mm。这种技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响,所以适用于医药,石油,化工,电力,食品等行业的各类液体液位工程控制,对于有毒的、强腐蚀危险品液体的检测,该产品更是理想的选择。


2、工作原理

液位控制器的探头通过耦合剂,将其产生的高频超声波脉冲耦合到容器外壁。这个脉冲会在容器壁和液体中传播,还会被容器内表面反射回来。通过对这种反射特性的检测和计算,就可以判断出液位是否达到了液位控制器安装的位置。液位控制器输出继电器信号,来完成对液位的监控。


3、产品特点

●  非接触式测量:工业仪表中最理想的测量方式

●  精度高、反应灵敏

●  适用面很广:可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量

●  安装方便、操作简单

●  安装可不停产、不清罐、不动火

●  仪表不需要定期标定

●  仪表工作可靠、性能稳定

●  仪表不需要使用方维修、免维护

●  使用寿命长

●  智能型、电子仪表

●  抗干扰能力强



4、技术参数

4.1 性能

●  重复性误差:±5mm

●  滞      后:1~5mm

4.2 供电

●  24V DC, ±5%或220 V AC

4.3信号输出

●  输出信号:  继电器输出(触点为无源节点)

●  继电器容量:60V AC/DC 0.5A或250V AC/DC 5A

4.4 接口

●  电气接口规格:M20×1.5mm

●  穿线孔直径:  Φ8mm(适配电缆直径Φ6~8mm)

4.5 外壳

●  材    质:铸铝

●  防护等级:IP65

●  防爆标志:ExdmIICT6

4.6 探头

●  防爆标志:ExIAIICT4

●  防护等级:IP65

4.7适用场所

●  适用场所:除煤矿外的其他爆炸性气体环境

4.8 环境条件

●  主机使用环境温度:-40℃~+80℃

●  超声波探头使用环境温度:-40℃~+100℃,(高温型探头使用环境温度最高可达150℃)

● 湿度:15%~100% RH 注:若温度低于-40℃时,建议增加保温措施(加保温层或伴热装置):主机及探头均需保温


5、应用条件

5.1  介质要求

●  纯净液体、乳状液体、悬浮状液体

5.2  被测容器

●  材质:钢、不锈钢、玻璃、不发泡塑料等密实材料

●  可测壁厚:最大50mm



6、订货选型

型号


规格编码

内容

GDSONL





代码


安全类型

-A


非防爆型

-B


防爆型ExdIICT6


代码


探头类型

S


普通单探头型

D


自动校准双探头型



代码


工作电源


V2


24VDC



V1


220VAC


代码


介质温度

2


标准型-30+80℃

3


高温型-30+200℃


代码


电气接口

M


M20*1.5

N


1/2NPT(F)


代码

专用线缆长度

L3

3 m





L5

5 m





L10

10 m

GDSONL

-A

S

V2

L5

AM

L3

订货代码



7、液位控制器主机及配件尺寸

7.1.主机尺寸

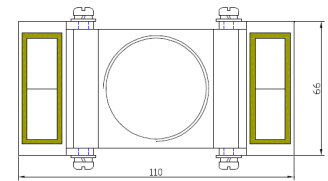

7.2.磁性吸盘尺寸

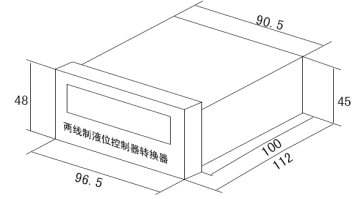

7.3.两线制液位控制器转换器尺寸








8、液位控制器液位控制器液位控制器液位控制器外形及组件

8.1.按温度分(常温型、高温型)

8.1.1 外型及组成图


常温一体式


高温分体式

8.1.2 实物图片

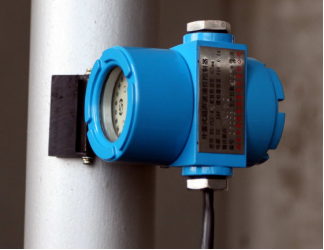

 ● 常温型(一体式)


8.2  按探头型式分(复合探头型、双探头型)

8.2.1 外型及组成图

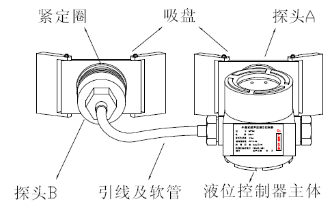

复合型探头

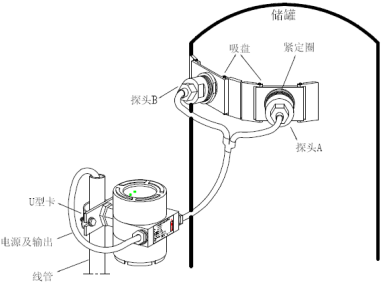

双探头

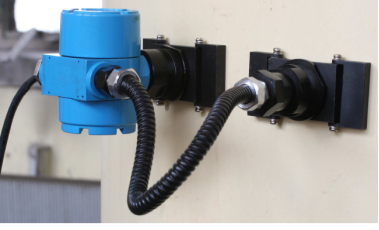

8.2.2 实物图片  ● 双探头型

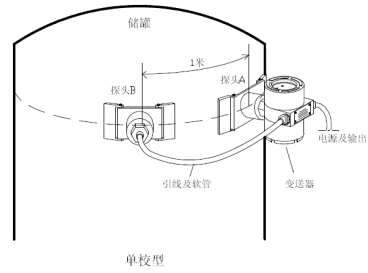

8.3  按调试方法分(单校型、双校型)

8.3.1 外型及组成图


8.3.2 实物图片  ● 单校型

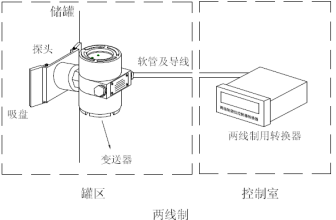

8.4  按接线方式分(两线制、四线制) 8.4.1 外型及组成图


9、液位控制器安装方案

9.1   探头安装方案

磁力吸附方式:对于铁磁性储罐,可采用磁力吸盘直接吸附的方式;

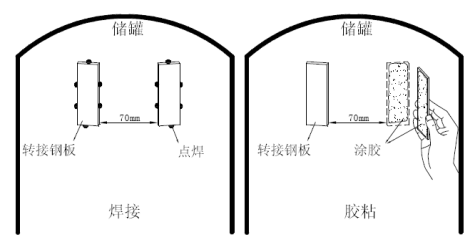

焊接方式:对于非铁磁性储罐性的金属容器,可采用焊接吸盘的方式;


组合方式:对于非铁磁性储罐,还可采用附加转接钢板的方式;对于非铁磁性储罐性的金属容器,可采用焊接转接钢板的方式;对于非铁磁性储罐性的非金属容器,可采用胶粘转接钢板的方式;将磁力吸盘吸附于转接钢板之上;




9.2  变送器安装方案

●  一体式:由于吸盘和变送器相连接,所以不用再固定变送器;

●  分体式:要独立安装变送器;


● 带接线盒式:要独立安装变送器;


图中:

1 —— 变送器

2——防爆接线盒(接探头线)

3 —— 1/2"镀锌管

—— 电气接口:M20×1.5、1/2NPT(F)

4 —— 挠性管

5 —— 探头

6 —— 吸盘
