KGD-200 系列射频导纳物位开关采用先进的射频导纳技术，克服了电容式物位开关不能消除导电棒挂料影响的缺陷。各项技术指标均达到国际同类产品水平，应用业绩超过8万台，产品合格率及客户满意度超过99.99%，广泛适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外，产品增加了现场工作状态指示，是一种性能价格比较高且相当稳定可靠的物位开关。高温高压型可以应用在800℃、25MPa工作场合。

结构原理

物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分：测量探极、屏蔽极 及接地端，物料的高度反映为探极与容器壁间电容的变化，当物料到达开关工作点时，电子单 元作出反应，驱动继电器动作，输出开关信号。屏蔽极可防止由于电极上有挂料而产生误动作 信号，仅当物料真正达到设置点时，才输出开关控制信号。

        技术参数

l 电源：220VAC，50/60Hz  24VDC,100mA

l 灵敏度：0.3pF 或更小

l 工作温度：-20～180℃  高温800℃

l 环境温度：-40～70℃

l 工作压力：-0.1～1.38MPa

l 输出信号：DPDT 继电器

l 触点容量：220VAC，5A 无感，3A 有感

l 响应时间：标准：0.2 秒

l 带延时：0.2～90 秒可调

l 电气接口：M20×1.5

l 防爆等级：隔爆型: EXDⅡBT4，本安型：EXIAIICT6

l 防护等级：IP65

l 过程连接： 3/4＂NPT 螺纹（标准）、法兰等

l HG20592～20635-97 DN25 以上，其他法兰标准请用户在订货时注明

l 分体电缆长度：分体式传感器至电子单元最大距离为45.7 米。若用户未指明，出厂时为5 米

l 接液材质：304SS 和PTFE，高温：陶瓷

l 接线盒材质：铝合金

电极选型

产品外形尺寸

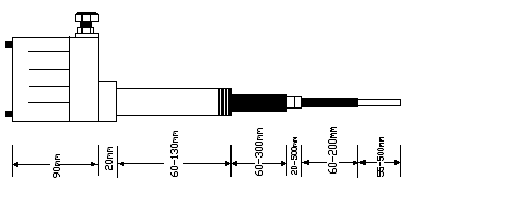

1. 标准型：

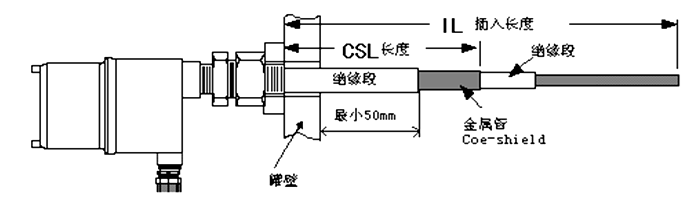

2.高温高压型：

接线方法

1.标准型接线方法：

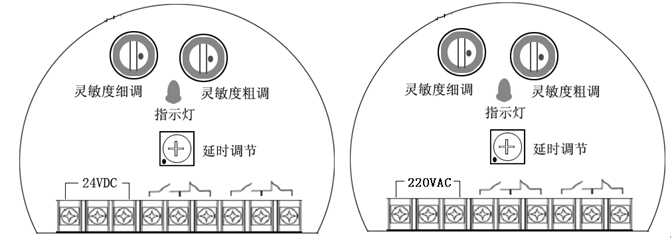

（1）．端子接线图

（2）.电源连接：

220V AC电源线路的连接：火线(L)，中线(N)，地线G(非金属容器应接地)，接线端子板参见面板布置图

注意：千万不可接错，否则会损坏仪表。

24V DC电源线路导线的连接：正24V(+)，负24V(－)，地线(G)，接线端子板参见面反布置图，连接控制继电器的接线端子见板布置图。接好后整理线端，并将接线线塞索紧(防尘型索紧线塞，索紧后可防止灰尘进入仪表)。

（3）.控制器的连接

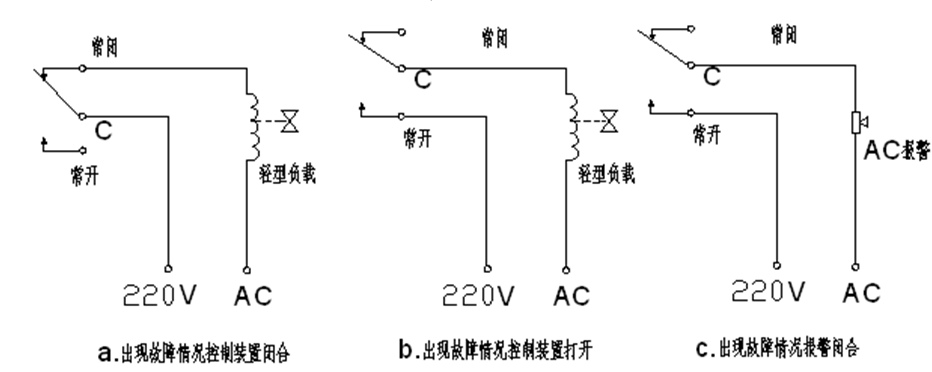

L系列继电器输出触点是C型，2组双刀双掷，5A230V AC(阻抗)。轻型低电感负载用于螺线管式阀门报警，重载必须通过中间继电器来带动，下图表示了

3个常见的连接方法。

1．所有的应用均以正确连接故障报警开关为基础。参见操作部分。

2．所有继电器状态，均为物位计通电后  “搁置”状态。

3．设备电源和报警或驱动电源应分开。

KGD-200 系列射频导纳物位开关--产品选型表
