智能数字式显示仪表

1、概述GDJ系列数字式显示仪表与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分、位移等物理量的测量、变换、显示和控制。4误差小于0.5% F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度4适用于电压、电流、热电阻、热电偶、远传压力表
产品详情

1、概述

GDJ系列数字式显示仪表与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分、位移等物理量的测量、变换、显示和控制。

误差小于0.5% F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度

适用于电压、电流、热电阻、热电偶、远传压力表等信号类型

变送输出(选项)能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

2点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定。


2、型号规格

内容

代码

说明

GDJ501


数字显示仪

外形尺寸

A






160×80×125、80×160×125 mm

B






96×96×72 mm

C






96×48×82、48×96×82 mm

D






72×72×125 mm

面板形式

H





横式

S





竖式

F





方形

报警点数量

T2




2个继电器报

T4




4个继电器报警

变送输出

A0



无变送输出

A1



电流输出

A2



电压输出

外供变送器电源

B0


无外供电源

B1


外供24V DC

B2


外供12V DC

出厂预设输入信号

E

热电阻输入

R

热电阻输入

I

直流电流输入

V

直流电压输入

注:表示仪表面板尺寸规格,仪表深度约为115mm

仪表尺寸

A-H 面板160×80mm 横式,开口152×76mm

A-S 面板80×160mm 竖式,开口76×152mm

B-F 面板96×96mm 方型, 开口 92×92mm

C-H 面板96×48mm 横式,开口92×45mm

C-S 面板48×96mm 竖式,开口45×92m

D-F 面板72×72mm 方型,开口68×68m


3、技术规格

   源:85V AC ~ 220V AC,功耗小于4W

工作环境:0℃~50℃,湿度低于90%R.H

显示范围:-1999~9999,小数点位置可设定

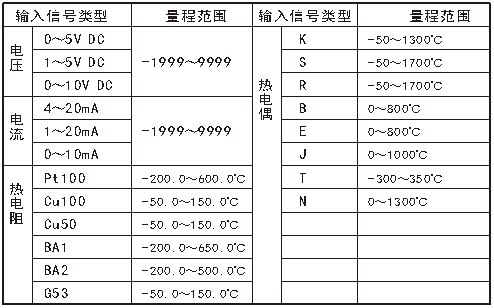

输入信号类型:万能输入,可通过设定选择


基本误差:小于±0.5% F.S

测量控制周期:0.5秒(数字滤波参数FLtr=0)

报警输出:2点继电器,触点容量220V AC/3A

外供电源:用于给变送器供电,输出值与标称值误差小于±5%,负载能力大于30mA。

变送输出:光电隔离

4~20mA,0~20mA,0~10mA直流电流输出,通过设定选择。负载能力大于600Ω.

1~5V,0~5V,0~10V直流电压输出,需订货时注明

输出分辨率:1/1000,误差小于±0.5%F·S
